Hygienické ventily

Guľový kohút M3HP

Trojdielne guľové ventily M3HP sú uzatváracie guľové ventily určené na použitie s čistou parou, kondenzátom a inými plynmi a kvapalinami používanými vo vysoko čistých a aseptických procesoch. Ventil nie je navrhnutý ako regulačný ventil a mal by sa používať iba ako uzatvárací ventil, úplne otvorený alebo úplne zatvorený. Produkt je určený hlavne pre farmaceutický, biotechnologický, polovodičový, kozmetický, čistý chemický, potravinársky a nápojový priemysel.

Hľavné vlastnosti:

• Skutočný dizajn plávajúcej gule s možnosťou prevedenia bez mŕtvych priestorov (na požiadanie).

• Kompletne vyrobený z pevného tyčového materiálu.

• Môže byť servisovaný bez demontáže z potrubia.

• Obojsmerne tesniaci.

• Antistatické zariadenie.

• Hriadeľ odolný proti prasknutiu.

• Rúrkový zvar s voľnými prírubami telesa (otočenie o 360° po inštalácii).

• Montáž podľa ISO 5211 (iba veľkosti ≥ DN 20).

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.

• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.

• Ultrazvukové čistenie.

• Certifikát FDA / USP triedy VI na požiadanie

Pripojenia:
• Podľa DIN 11850 rúrka.
• TC – Sanitárne svorky DIN 32676.
• ETO – Predĺžené orbitálne zváranie rúrok.
• TC / ETO – Kombinácia

Svetlosť:

• DN 10 - 100, PN 100, max. 220°C

Stiahnuť technický list v PDF pre DN 10-50

Stiahnuť technický list v PDF pre DN 65-100

Guľový kohút M3H

Trojdielne guľové ventily s telom M3H sú izolačné guľové kohúty určené na použitie s čistou parou, kondenzátom a inými plynmi a kvapalinami používanými vo vysoko čistých a aseptických procesoch. Ventil nie je navrhnutý ako regulačný ventil a mal by sa používať iba ako uzatvárací ventil, úplne otvorený alebo úplne zatvorený. Produkt je určený hlavne pre farmaceutický, biotechnologický, polovodičový, kozmetický, čistý chemický, potravinársky a nápojový priemysel.

Hľavné vlastnosti:

• Skutočný dizajn plávajúcej gule s možnosťou prevedenia bez mŕtvych priestorov (na požiadanie).
• Teleso a konce A351 CF3M s obsahom feritu menej ako 2 % a nízky obsah síry medzi 0,005 a 0,017 %.
• Môže byť servisovaný bez demontáže z potrubia.
• Rúrkový zvar s voľnými prírubami tela (otočenie o 360° po inštalácii).
• Obojsmerne tesniaci.
• Antistatické zariadenie.
• Hriadeľ odolný proti prasknutiu.
• Montáž ISO 5211.

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.
• Vonkajšie: ako odlievané.
• Ultrazvukové čistenie

• Certifikát FDA / USP triedy VI na požiadanie

Pripojenia:

• Podľa DIN 11850 rúrka.
• TC – Sanitárne svorky DIN 32676.
• ETO – Predĺžené orbitálne zváranie rúrok.
• TC / ETO – Kombinácia.

Svetlosť:

• DN 10 - 100, PN 100, max. 220°C

Stiahnuť technický list v PDF pre DN 10-50

Stiahnuť technický list v PDF pre DN 65-100

Spätná klapka SRT10

Celonerezový kotúčový spätný ventil SRT10 má kompaktný dizajn a je špeciálne navrhnutý na použitie s čistou parou, horúcim kondenzátom a inými procesnými kvapalinami. Odporúčajú sa najmä pre aplikácie s vysokou čistotou.

Hľavné vlastnosti:

• Kompaktný dizajn.

• Kompletne opracované z tyčového materiálu, žiadne odliatky alebo výkovky, ktoré sa používajú v štandardnej verzii.

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.

• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.

• Ultrazvukové čistenie.

• Certifikát FDA / USP triedy VI na požiadanie

• SRTV10 – vertikálna inštalácia.
• SRTH10 – horizontálna inštalácia.

Pripojenia:

• ASME BPE upínacie objímky alebo konce s rúrkovým zvarom (ETO)
• Ostatné na vyžiadanie

Svetlosť:

• DN 1/2" - 4", PN 10, max. 200°C

Stiahnuť technický list v PDF

Priehľadítko SWS

Sanitárne priezory SWS sú navrhnuté tak, aby monitorovali prietok kvapaliny v akomkoľvek smere. Priehľadidlá (alebo indikátory prietoku) sa zvyčajne používajú na detekciu prítomnosti alebo neprítomnosti prietoku tekutiny, turbulencie, farby atď. Odporúčajú sa najmä pre aplikácie s vysokou čistotou.

Hľavné vlastnosti:

• Kompaktný dizajn.
• Kompletne opracované z tyčového materiálu, žiadne odliatky alebo výkovky, ktoré sa používajú v štandardnej verzii.
• Precízne namontované sklo bez námahy.
• Výborná vizualizácia.

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.

• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.

• Ultrazvukové čistenie.

• Certifikát FDA / USP triedy VI na požiadanie

Pripojenia:

• ASME BPE upínacie objímky.
• Ostatné na vyžiadanie

Svetlosť:

• DN 1/2" - 4", 20 bar, max. 200°C

Stiahnuť technický list v PDF

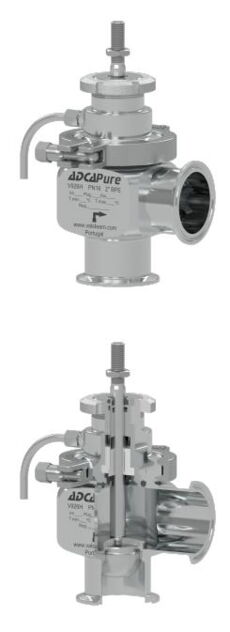

Regulačný aseptický ventil V926H jednosedlový

ADCAPure V926H je séria jednosedlových dvojcestných hygienických regulačných ventilov s uhlovým pripojením. Tieto ventily sú navrhnuté tak, aby regulovali a presne riadili prietok kvapalín a plynov a sú vhodné pre hygienické aplikácie vo farmaceutickom, kozmetickom, jemnom chemickom a potravinárskom a nápojovom priemysle. V926H môže byť zmontovaný s pneumatickými, hydraulickými alebo elektrickými pohonmi na regulačné a vypínacie riadiace úlohy.

Hľavné vlastnosti:

• Kompletne vyrobené z tyčového materiálu.
• Teleso a nadstavba sú spojené pomocou svorkového spojenia, čo umožňuje rýchle a jednoduché postupy údržby.
• Bez dutín a bez vzduchových pascí.
• Kov na kov alebo mäkké tesnenie.
• Samovypúšťacie prevedenie.

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.

• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.

• Ultrazvukové čistenie.

Možnosti - opcie:
• Mäkké tesnenie ventilu.
• Zmenšené obloženie otvoru.
• Vykurovacia komora.
• Inline spojenia.

• Certifikát FDA / USP triedy VI na požiadanie

Pripojenia:

• ASME BPE upínacie objímky.
• Ostatné na vyžiadanie

Svetlosť:

• DN 1/2" - 4", PN 16, max. 13 bar, max. 170°C

• Koeficient prietoku Kvs 0,1 až 160

Stiahnuť technický list v PDF

Regulačný aseptický ventil V928 dvoj alebo trojcestný

ADCAPure V928 je séria dvoj alebo trojcestných hygienických regulačných ventilov s uhlovým alebo horizontálnym pripojením. Tieto ventily sú navrhnuté tak, aby regulovali a presne riadili prietok kvapalín a plynov a sú vhodné pre hygienické aplikácie vo farmaceutickom, kozmetickom, jemnom chemickom a potravinárskom a nápojovom priemysle. V928 môže byť zmontovaný s pneumatickými, hydraulickými alebo elektrickými pohonmi na modulačné a vypínacie riadiace úlohy.

Hľavné vlastnosti:

• Kompletne vyrobené z tyčového materiálu.
• Teleso a nadstavba sú spojené pomocou svorkového spojenia, čo umožňuje rýchle a jednoduché postupy údržby.
• Bez dutín a bez vzduchových pascí.
• Kov na kov alebo mäkké tesnenie.
• Samovypúšťacie prevedenie.

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.

• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.

• Ultrazvukové čistenie.

Možnosti - opcie:
• Mäkké tesnenie ventilu.
• Zmenšené obloženie otvoru.
• Parná zábrana

• Certifikát FDA / USP triedy VI na požiadanie

Pripojenia:

• DIN závity, upínacie objímky alebo rúrkový zvar (ETO)

• Ostatné na vyžiadanie.

Prevedenia a typy:

V928L – obojsmerné uhlové prevedenie.
V928H – obojsmerné horizontálne prevedenie.

V928MV – trojcestné uhlové prevedenie.
V928MH – trojcestné horizontálne prevedenie.
V928D – trojcestný rozdeľovací.

Svetlosť:

• DN 15 - 100, PN 16, max. 13 bar, max. 170°C

• Koeficient prietoku Kvs 0,1 až 160

Stiahnuť technický list v PDF pre 2-cestné

Stiahnuť technický list v PDF pre 3-cestné

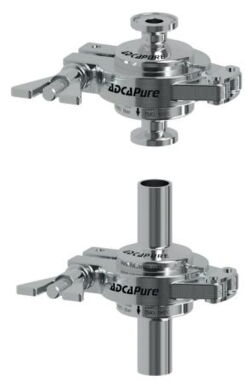

Termostatický odvádzač kondenzu TSS6

Termostatické odvádzače pary a odvzdušňovacie ventily z nehrdzavejúcej ocele TSS6 sú špeciálne navrhnuté na použitie v reaktoroch, sterilizátoroch a rozvodoch v systémoch čistej pary. Vďaka svojej malej veľkosti sú ideálne na použitie so širokou škálou tohto zariadenia.

Hľavné vlastnosti:

• Modulačný výboj.
• Vynikajúci odvod vzduchu.
• Jednoduchý a kompaktný dizajn

• Špeciálne vzory na vyžiadanie

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.

• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.

• Ultrazvukové čistenie.

• Určené pre nasýtenú čistú paru

• Certifikát FDA / USP triedy VI na požiadanie.

Pripojenia:

• ASME BPE, DIN a ISO upínacie objímky alebo rúrky
• zvarové (ETO) konce.
• Ostatné na vyžiadanie

Svetlosť:

• DN 1/2" - 1 1/2", DN 08-25, 10 bar, max. 170°C

• Prietok do 1682 kg/h

Stiahnuť technický list v PDF

Hygienický filter ISH10I

Vysokoúčinné filtre ISH10I sa používajú na odstránenie kontaminovaných
častíc z plynov, ako je para a stlačený vzduch.
Optimalizovaná konštrukcia týchto jednotiek ponúka nízky rozdiel tlaku pri vysokých prietokoch.
Všetky veľkosti sú postavené na dve polovice a sú spojené sanitárnou svorkou objímka podľa DIN 32676 série A.
Vymeniteľné filtračné vložky sú vyrobené zo spekaného austenitu nehrdzavejúca oceľ.

Hľavné vlastnosti:

• K dispozícii je niekoľko mier zadržania.
• Dobrá odolnosť voči agresívnym plynom.
• Úroveň pórovitosti je viac ako 50%, čo zaisťuje vysokú kapacitu pri zaťažení časticami a nečistotami, ako aj dobrý prietok pri nízkom diferenčnom tlaku.
• Regenerácia ultrazvukovým kúpeľom.

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.
• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.
• Ultrazvukové čistenie.

• Rôzne druhy pripojení a rozmerov.
• Prípojky odvzdušnenia a odvodu kondenzátu.
• Vertikálny dizajn inštalácie (ISV10I).

• Stupeň zadržiavania: 1, 5 a 25 mikrónov

• Certifikát FDA / USP triedy VI na požiadanie.

Pripojenia:

• Objímky ASME BPE, DIN a ISO.
• Ostatné na vyžiadanie

Svetlosť:

• DN 1/2" - 2", DN 10-50, 10 bar, max. 200°C

Stiahnuť technický list v PDF

Čistý oddeľovač vlhkosti pár S10H

Keď sa pri sterilizácii používa mokrá para, vlhkosť v suspenzii znižuje účinnosť prenosu tepla a platnosť sterilizačného procesu môže byť ohrozená. Prepážkové separátory série S10H odstraňujú vlhkosť z parných potrubí. Para prechádza cez separátor a následkom expanzie, nárazu a vírivého efektu sa oddelia častice s vyššou špecifickou hmotnosťou, ako sú kvapky vody a vlhkosť v suspenzii. Kondenzát zhromaždený na dne separátora musí byť automaticky odvádzaný vhodným odvádzačom kondenzátu.

Hľavné vlastnosti:

• Konštrukcia z nehrdzavejúcej ocele 316L.
• Žiadne pohyblivé časti.
• Samovypúšťací dizajn.

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.
• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.
• Rôzne druhy pripojení a rozmerov.

• Možné pripojenie ventilácie.

• S10H – horizontálne spoje, prevedenie ozvučnice.
• S10HA – S10H s pripojením odvzdušňovača.

• Certifikát FDA / USP triedy VI pre tesnenie na požiadanie.

Pripojenia:

• ASME BPE upínacie objímky.
• Ostatné na vyžiadanie.

Svetlosť:

• DN 1/2" - 3", 10 bar, max. 200°C

Stiahnuť technický list v PDF

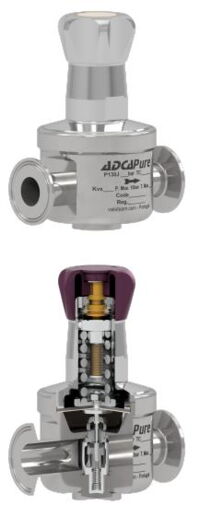

Hygienický redukčný ventil P130

Priamočinné redukčné ventily tlaku rady ADCA P130 s pružinovým snímaním membrány sú navrhnuté na použitie s čistým vzduchom, dusíkom, oxidom uhličitým, kyslíkom, argónom a inými plynmi alebo kvapalinami kompatibilnými s konštrukčnými materiálmi a dizajnom ventilu. Tento ventil je špeciálne navrhnutý pre plynové systémy s vysokou čistotou, ktoré sa nachádzajú vo farmaceutických, kozmetických, jemných chemikáliách a procesoch výroby potravín a nápojov.

Hľavné vlastnosti:

• Kompaktný dizajn.
• Nastavovací gombík bez stúpania.
• Tesnenia vyhovujúce FDA / USP Trieda VI.
• Kompletne opracované z tyče z nehrdzavejúcej ocele 316L, bez odliatkov
   alebo sa používajú výkovky.

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.
• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.
• Ultrazvukové čistenie.

• Sebauľahčujúce.

• Pripojenie netesného vedenia (1/8”).
• Pripojenie meradla na tele.
• Rôzne mäkké tesnenia pre kvapaliny a plyny.
• Horný uzáver (nastavovacia skrutka s krytom).
• Verzia s kupolou.

Možné modely:

• P130J – 1/2" - 1", DN 08 to DN 25 - Kvs 1,7 to 2,4

• P130H – 1", DN 25 - Kvs 3,2 to 4,2

• P130G – 1/2” – DN 32 a DN 40 - Kvs 4,2 - 6,3

• P147 – 21/2” - 3” – DN 65 a DN 80 - Kvs 41 - 46

• Certifikát FDA / USP triedy VI pre tesnenie na požiadanie.

Pripojenia:

• ASME BPE, DIN a ISO upínacie objímky alebo rúrky
• zvarové (ETO) konce. Ostatné na vyžiadanie.

Max. vstup: 16 bar

Max. výstup: 0,2-8 bar

Stiahnuť technický list v PDF typ P130J

Stiahnuť technický list v PDF typ P130H

Stiahnuť technický list v PDF typ P130G

Stiahnuť technický list v PDF typ P147

Aseptický poistný ventil SRV6 a SRV8

Aseptické bezpečnostné poistné ventily série ADCA SRV6 a SRV 8 s uhlovým typom
prípojky sú určené na použitie s čistou parou, vzduchom, vodou a
iné plyny a kvapaliny kompatibilné so stavebnými materiálmi.
Hlavnými aplikáciami sú ochrana proti pretlaku na parných zariadeniach,
tlakové nádoby a potrubia, najmä v rámci potravín, nápojov
a farmaceutický priemysel.

Hľavné vlastnosti:

• Kompletne opracované z masívneho tyčového materiálu.

• Kov na kov alebo mäkké tesnenie.

• Elastomérový vlnovec na izoláciu komory produktu od telesa pružiny

• Samovypúšťací dizajn.

• Redukovaný mŕtvy priestor na vstupe.

• Vnútorné zmáčané časti: ≤ 0,51 mikrónu Ra – SF1.
• Vonkajšie: ≤ 0,76 mikrónu Ra – SF3.
• Ultrazvukové čistenie.

OPCIE:

• Pneumatické zdvíhacie zariadenie (pre CIP/SIP).
• Indikátor zdvihu.
• Blokovací systém.
• Plynotesná montáž.

• Certifikát FDA / USP triedy VI pre tesnenie na požiadanie.

Možné modely:

• SRV6 – 3/4” x 1”, 1” x 11/2” a 11/2” x 2”.

              DN 20 x 25, DN 25 x 40, DN 32 x 40 a DN 40 x 50

• SRV8 – 3/4” x 1”, 1” x 11/2” a 11/2” x 2”.

             DN 20 x 25, DN 25 x 40, DN 32 x 40 a DN 40 x 50

Pripojenia:

• Objímky ASME BPE a DIN.

• Ostatné na vyžiadanie.

Max. nastavený tlak: 16 bar

Prac. teplota: -40°C do +180°C

Stiahnuť technický list v PDF typ SRV6

Stiahnuť technický list v PDF typ SRV8
