Nožové posúvače WEY®

Dlhodobo vyskúšaná funkčnosť WEY® platňových posúvačov je garantovaná premyslenou konštrukciou a zodpovedajúcim výrobným štandartom. Očakávaná funkčnosť a tesnosť je ovplyvnená viacerými faktormi pri procese uzatvárania. Vynikajúce WEY® priečne tesnenie nahrádza objemnú upchávku. Profil tesniacej drážky zabraňuje úniku média. Nutný prítlak je zabezpečený pomocou pritlačenej tesniacej hmoty, ktorá sa prirodzene opotrebúva, a po neutrálnom dobre samomaznom médiu má nadpriemerne vysokú životnosť. Dotesnenie priečneho tesnenia môže byť vykonané kedykoľvek bez demontáže a rozoberania posúvača alebo potrubia pomocou dotesňovacích skrutiek. Tieto nízke náklady na údržbu sú pri WEY® platňových posúvačoch dôležitým kritériom pri rozhodovaní o investičných akciách plánovaných na desaťročia.

Stiahnúť katalóg typ VN v PDF

Stiahnúť katalóg typ MF v PDF

Nožový posúvač typ VNA

Špecifikácia:

  • klasifikácia pre tento typ produktu je podľa PED 2014/68/EU, modul H, III dodatok
  • inštalácia medzi príruby podľa STN EN 1092-1, forma B1
  • obojstranná bublinková tesnosť uzatvorenia
  • vylepšené obojstranné priečne utesnenie priestoru platňa / teleso
  • samočistiace, nezasekávajúce sa ovládanie
  • robustná nedeštruktívna nadstavba
  • pretesnenie možné za plnej prevádzky, pod plným tlakom
  • vedenie platne pre plný prietok otvorenia
  • pracovné limity podľa STN EN 1092-1
  • test tesnosti podľa EN 12266-1/P12 tesnosť trieda A
  • stavebná dĺžka podľa STN EN 558-1, Trieda 20
  • CE prehlásenie o zhode podľa PED 2014/68/EU
  • ATEX prehlásenie 94/9/EC pre výbušné okolia triedy II Zóny 1, 2

Použitie:

  • Uzatváracia armatúra pre médiá obsahujúce možné stopové prvky, nečistoty, usadeniny, kaly, abrazívne média, lepivé média
  • pre chemický, papierenský, farmaceutický a potravinársky priemysel
  • prevádzkový pretlak: DN 050 - 200 – 10 bar, DN 250 - 300 – 6 bar, DN 350 - 400 – 4 bar
  • prevádzková teplota: -40°C do +200°C
  • Materiál telesa: Sivá liatina EN-JL1040 / Nerezová oceľ AISI 316
  • Materiál platne: Nerez AISI 304 alebo AISI 316L
  • Materiál tesnenia: NBR, FPM, EPDM, PTFE
  • Materiál nadstavba: Oceľ, Nerez AISI 316L
  • Materiál skrutkovica: 430F, AISI 316L
  • Ovládanie: Ručným kolom s nestúpajúcim vretenom



Stiahnúť technický list v PDF



Nožový posúvač typ VNB

Špecifikácia:

  • klasifikácia pre tento typ produktu je podľa PED 2014/68/EU, modul H, III dodatok
  • inštalácia medzi príruby podľa STN EN 1092-1, forma B1
  • obojstranná bublinková tesnosť uzatvorenia
  • vylepšené obojstranné priečne utesnenie priestoru platňa / teleso
  • samočistiace, nezasekávajúce sa ovládanie
  • robustná nedeštruktívna nadstavba
  • pretesnenie možné za plnej prevádzky, pod plným tlakom
  • vedenie platne pre plný prietok otvorenia
  • pracovné limity podľa STN EN 1092-1
  • test tesnosti podľa EN 12266-1/P12 tesnosť trieda A
  • stavebná dĺžka podľa STN EN 558-1, Trieda 20
  • CE prehlásenie o zhode podľa PED 2014/68/EU
  • ATEX prehlásenie 94/9/EC pre výbušné okolia triedy II Zóny 1, 2

Použitie:

  • Uzatváracia armatúra pre médiá obsahujúce možné stopové prvky, nečistoty, usadeniny, kaly, abrazívne média, lepivé média
  • pre chemický, papierenský, farmaceutický a potravinársky priemysel
  • prevádzkový pretlak: DN 050 - 125 - 1 bar, DN 150 - 6 bar
  • prevádzková teplota: -40°C do +200°C
  • Materiál telesa: Sivá liatina EN-JL1040 / Nerezová oceľ AISI 316
  • Materiál platne: Nerez AISI 304 alebo AISI 316L
  • Materiál tesnenia: NBR, FPM, EPDM, PTFE
  • Materiál nadstavba: Oceľ, Nerez AISI 316L
  • Materiál skrutkovica: 430F, AISI 316L
  • Ovládanie: Rýchlouzatváracou pákou



Stiahnúť technický list v PDF

Nožový posúvač typ VNC

Špecifikácia:

  • klasifikácia pre tento typ produktu je podľa PED 2014/68/EU, modul H, III dodatok
  • inštalácia medzi príruby podľa STN EN 1092-1, forma B1
  • obojstranná bublinková tesnosť uzatvorenia
  • vylepšené obojstranné priečne utesnenie priestoru platňa / teleso
  • samočistiace, nezasekávajúce sa ovládanie
  • robustná nedeštruktívna nadstavba
  • pretesnenie možné za plnej prevádzky, pod plným tlakom
  • vedenie platne pre plný prietok otvorenia
  • pracovné limity podľa STN EN 1092-1
  • test tesnosti podľa EN 12266-1/P12 tesnosť trieda A
  • stavebná dĺžka podľa STN EN 558-1, Trieda 20
  • CE prehlásenie o zhode podľa PED 2014/68/EU
  • ATEX prehlásenie 94/9/EC pre výbušné okolia triedy II Zóny 1, 2

Použitie:

  • Uzatváracia armatúra pre médiá obsahujúce možné stopové prvky, nečistoty, usadeniny, kaly, abrazívne média, lepivé média
  • pre chemický, papierenský, farmaceutický a potravinársky priemysel
  • prevádzkový pretlak: DN 050 - 200 – 10 bar, DN 250 - 300 – 6 bar, DN 350 - 400 – 4 bar
  • prevádzková teplota: -40°C do +200°C
  • Materiál telesa: Sivá liatina EN-JL1040 / Nerezová oceľ AISI 316
  • Materiál platne: Nerez AISI 304 alebo AISI 316L
  • Materiál tesnenia: NBR, FPM, EPDM, PTFE
  • Materiál nadstavba: Oceľ, Nerez AISI 316L
  • Materiál skrutkovica: 430F, AISI 316L
  • Ovládanie: Dvojčinným tlmeným pneumatickým cylindrom
  • Ovládací tlak: min. 4 bar, max. 6 bar
  • Príslušenstvo: Solenoidový ventil, Koncový spínač



Stiahnúť technický list v PDF



Nožový posúvač typ VNE

Špecifikácia:

  • klasifikácia pre tento typ produktu je podľa PED 2014/68/EU, modul H, III dodatok
  • inštalácia medzi príruby podľa STN EN 1092-1, forma B1
  • obojstranná bublinková tesnosť uzatvorenia
  • vylepšené obojstranné priečne utesnenie priestoru platňa / teleso
  • samočistiace, nezasekávajúce sa ovládanie
  • robustná nedeštruktívna nadstavba
  • pretesnenie možné za plnej prevádzky, pod plným tlakom
  • vedenie platne pre plný prietok otvorenia
  • pracovné limity podľa STN EN 1092-1
  • test tesnosti podľa EN 12266-1/P12 tesnosť trieda A
  • stavebná dĺžka podľa STN EN 558-1, Trieda 20
  • CE prehlásenie o zhode podľa PED 2014/68/EU
  • ATEX prehlásenie 94/9/EC pre výbušné okolia triedy II Zóny 1, 2

Použitie:

  • Uzatváracia armatúra pre médiá obsahujúce možné stopové prvky, nečistoty, usadeniny, kaly, abrazívne média, lepivé média
  • pre chemický, papierenský, farmaceutický a potravinársky priemysel
  • prevádzkový pretlak: DN 050 - 200 – 10 bar, DN 250 - 300 – 6 bar, DN 350 - 400 – 4 bar
  • prevádzková teplota: -40°C do +200°C
  • Materiál telesa: Sivá liatina EN-JL1040 / Nerezová oceľ AISI 316
  • Materiál platne: Nerez AISI 304 alebo AISI 316L
  • Materiál tesnenia: NBR, FPM, EPDM, PTFE
  • Materiál nadstavba: Oceľ, Nerez AISI 316L
  • Materiál skrutkovica: 430F, AISI 316L
  • Ovládanie: Elektrickým pohonom AUMA, alebo podľa vášho želania
  • Napájanie: 3 fázové 380V/50Hz
  • Krytie: IP 65, alebo vyššie
  • Príslušenstvo: Koncové spínače, regulátor polohy, vysielač polohy



Stiahnúť technický list v PDF

Nožový posúvač typ MFA

Špecifikácia:

  • klasifikácia pre tento typ produktu je podľa PED 2014/68/EU, modul H, III dodatok
  • inštalácia medzi príruby podľa STN EN 1092-1, forma B1
  • obojstranná bublinková tesnosť uzatvorenia
  • vylepšené obojstranné priečne utesnenie priestoru platňa / teleso
  • samočistiace, nezasekávajúce sa ovládanie
  • 4-stĺpková nadstavba
  • pretesnenie možné za plnej prevádzky, pod plným tlakom
  • vedenie platne pre plný prietok otvorenia
  • pracovné limity podľa STN EN 1092-1
  • test tesnosti podľa EN 12266-1/P12 tesnosť trieda A
  • stavebná dĺžka podľa STN EN 558-1, Trieda 20
  • CE prehlásenie o zhode podľa PED 2014/68/EU
  • ATEX prehlásenie 94/9/EC pre výbušné okolia triedy II Zóny 1, 2

Použitie:

  • Uzatváracia armatúra pre médiá obsahujúce možné stopové prvky, nečistoty,
    usadeniny, kaly, abrazívne média, lepivé média
  • pre chemický, papierenský, farmaceutický a potravinársky priemysel
  • prevádzkový pretlak: DN 050 - 300 – 10 bar, DN 350 - 400 – 6 bar, DN 450 - 1400 – 4 bar
  • prevádzková teplota: -40°C do +200°C
  • Materiál telesa: DN 050 – 400 – Očkovaná liatina EN-JS1030, DN 450 – 1400 – Sivá liatina EN-JL1040
  • Materiál platne: Nerez AISI 304 alebo AISI 316L
  • Materiál tesnenia: NBR, FPM, EPDM, PTFE
  • Materiál nadstavba: Oceľ, Nerez AISI 316L
  • Materiál skrutkovica: 430F, AISI 316L
  • Ovládanie: DN 050 – 600 - Ručným kolom s nestúpajúcim vretenom, DN 600 – 1400 – Ručnou šnekovou prevodovkou



Stiahnúť technický list v PDF

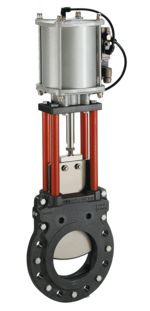

Nožový posúvač typ MFC

Špecifikácia:

  • klasifikácia pre tento typ produktu je podľa PED 2014/68/EU, modul H, III dodatok
  • inštalácia medzi príruby podľa STN EN 1092-1, forma B1
  • obojstranná bublinková tesnosť uzatvorenia
  • vylepšené obojstranné priečne utesnenie priestoru platňa / teleso
  • samočistiace, nezasekávajúce sa ovládanie
  • 4-stĺpková nadstavba
  • pretesnenie možné za plnej prevádzky, pod plným tlakom
  • vedenie platne pre plný prietok otvorenia
  • pracovné limity podľa STN EN 1092-1
  • test tesnosti podľa EN 12266-1/P12 tesnosť trieda A
  • stavebná dĺžka podľa STN EN 558-1, Trieda 20
  • CE prehlásenie o zhode podľa PED 2014/68/EU
  • ATEX prehlásenie 94/9/EC pre výbušné okolia triedy II Zóny 1, 2

Použitie:

  • Uzatváracia armatúra pre médiá obsahujúce možné stopové prvky, nečistoty,
    usadeniny, kaly, abrazívne média, lepivé média
  • pre chemický, papierenský, farmaceutický a potravinársky priemysel
  • prevádzkový pretlak: DN 050 - 300 – 10 bar, DN 350 - 400 – 6 bar, DN 450 - 600 – 4 bar
  • prevádzková teplota: -40°C do +200°C
  • Materiál telesa: DN 050 – 400 – Očkovaná liatina EN-JS1030, DN 450 – 600 – Sivá liatina EN-JL1040
  • Materiál platne: Nerez AISI 304 alebo AISI 316L
  • Materiál tesnenia: NBR, FPM, EPDM, PTFE
  • Materiál nadstavba: Oceľ, Nerez AISI 316L
  • Materiál skrutkovica: 430F, AISI 316L
  • Ovládanie: Dvojčinným tlmeným pneumatickým cylindrom
  • Ovládací tlak: min. 4 bar, max. 6 bar
  • Príslušenstvo: Solenoidový ventil, Koncový spínač



Stiahnúť technický list v PDF

Nožový posúvač typ MFE

Špecifikácia:

  • klasifikácia pre tento typ produktu je podľa PED 2014/68/EU, modul H, III dodatok
  • inštalácia medzi príruby podľa STN EN 1092-1, forma B1
  • obojstranná bublinková tesnosť uzatvorenia
  • vylepšené obojstranné priečne utesnenie priestoru platňa / teleso
  • samočistiace, nezasekávajúce sa ovládanie
  • 4-stĺpková nadstavba
  • pretesnenie možné za plnej prevádzky, pod plným tlakom
  • vedenie platne pre plný prietok otvorenia
  • pracovné limity podľa STN EN 1092-1
  • test tesnosti podľa EN 12266-1/P12 tesnosť trieda A
  • stavebná dĺžka podľa STN EN 558-1, Trieda 20
  • CE prehlásenie o zhode podľa PED 2014/68/EU
  • ATEX prehlásenie 94/9/EC pre výbušné okolia triedy II Zóny 1, 2

Použitie:

  • Uzatváracia armatúra pre médiá obsahujúce možné stopové prvky, nečistoty, usadeniny, kaly, abrazívne média, lepivé média
  • pre chemický, papierenský, farmaceutický a potravinársky priemysel
  • prevádzkový pretlak: DN 050 - 300 – 10 bar, DN 350 - 400 – 6 bar, DN 450 - 1400 – 4 bar
  • prevádzková teplota: -40°C do +200°C
  • Materiál telesa: DN 050 – 400 – Očkovaná liatina EN-JS1030, DN 450 – 1400 – Sivá liatina EN-JL1040
  • Materiál platne: Nerez AISI 304 alebo AISI 316L
  • Materiál tesnenia: NBR, FPM, EPDM, PTFE
  • Materiál nadstavba: Oceľ, Nerez AISI 316L
  • Materiál skrutkovica: 430F, AISI 316L
  • Ovládanie: Elektrickým pohonom AUMA, alebo podľa vášho želania
  • Napájanie: 3 fázové 380V/50Hz
  • Krytie: IP 65, alebo vyššie
  • Príslušenstvo: Koncové spínače, regulátor polohy, vysielač polohy



Stiahnúť technický list v PDF



Nožový posúvač typ MH

Špecifikácia:

  • klasifikácia pre tento typ produktu je podľa PED 2014/68/EU, modul H, III dodatok
  • inštalácia medzi príruby podľa STN EN 1092-1, forma B1
  • obojstranná bublinková tesnosť uzatvorenia
  • vylepšené obojstranné priečne utesnenie priestoru platňa / teleso
  • samočistiace, nezasekávajúce sa ovládanie
  • 4-stĺpková nadstavba
  • dvojité priečne tesnenie
  • pretesnenie možné za plnej prevádzky, pod plným tlakom
  • vedenie platne pre plný prietok otvorenia
  • pracovné limity podľa STN EN 1092-1
  • test tesnosti podľa EN 12266-1/P12 tesnosť trieda A
  • stavebná dĺžka podľa STN EN 558-1, Trieda 16
  • CE prehlásenie o zhode podľa PED 2014/68/EU

Použitie:

  • Uzatváracia armatúra pre médiá obsahujúce možné stopové prvky, nečistoty, usadeniny, kaly, abrazívne média, lepivé média
  • pre chemický, papierenský, farmaceutický a potravinársky priemysel
  • prevádzkový pretlak: DN 150 - 350 - 25 bar
  • prevádzková teplota: -40°C do +200°C
  • Materiál telesa: DN 150 – 350 – Očkovaná liatina EN-JS1030
  • Materiál platne: Nerez AISI 304
  • Materiál tesnenia: NBR, FPM, EPDM, PTFE
  • Materiál nadstavba: Oceľ
  • Materiál skrutkovica: 430F, AISI 316L
  • Ovládanie: ručná šneková prevodovka, Elektrický pohon, Pneumatický tlmený valec



Stiahnúť technický list v PDF

Nožový posúvač typ VKA - štvorhranné

Prevedenie : Medziprírubové, štvorhranné
Veľkosť : 200 - 800 mm
Materiál : liatina, oceľ a nerezová oceľ
Vŕtanie príruby : špeciálne
Tlaková trieda : max. 10 bar (v závislosti na DN)
Rozsah použitia : chemický priemysel, spracovanie odpadov a sypkých (prachových) médií

Ovládanie: Ručným kolom



Stiahnúť technický list v PDF



Nožový posúvač typ VKC - štvorhranné

Prevedenie : Medziprírubové, štvorhranné
Veľkosť : 200 - 800 mm
Materiál : liatina, oceľ a nerezová oceľ
Vŕtanie príruby : špeciálne
Tlaková trieda : max. 10 bar (v závislosti na DN)
Rozsah použitia : chemický priemysel, spracovanie odpadov a sypkých (prachových) médií

Ovládanie: Pneumatickým valcom



Stiahnúť technický list v PDF



Nožový posúvač typ VKE - štvorhranné

Prevedenie : Medziprírubové, štvorhranné
Veľkosť : 200 - 800 mm
Materiál : liatina, oceľ a nerezová oceľ
Vŕtanie príruby : špeciálne
Tlaková trieda : max. 10 bar (v závislosti na DN)
Rozsah použitia : chemický priemysel, spracovanie odpadov a sypkých (prachových) médií

Ovládanie: Elektrickým pohonom



Stiahnúť technický list v PDF
