ARI Armaturen

.

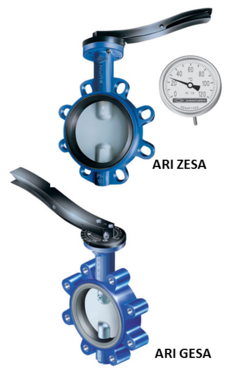

Typ ARI ZESA / GESA - na pitnú vodu fig. 012 / 013

Špecifikácia:

  • ARI ZESA – medziprírubové WAFER prevedenie
  • ARI GESA – zakončovacie LUG prevedenie
  • bezúdržbové prevedenie
  • klasifikácia pre tento typ produktu je podľa PED 2014/68/EU
  • inštalácia medzi príruby podľa STN EN 1092-1, forma B1, PN 6-16
  • stavebná dĺžka podľa STN EN 558-1, Trieda 20,
  • Delený hriadeľ, jednodielne teleso
  • Platňa z Nerezovej ocele 1.4581
  • Možnosť dodania už od svetlodti DN 25
  • Možné ovládanie: páka, páka s ukazovateľom teploty, ručná prevodovka, automatizované
  • CE prehlásenie o zhode podľa PED 2014/68/EU
  • Skúšobný atest podľa EN 10204 2.2 - súčasť dodávky
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • pre inštalácie studenej vody, vykurovacie systémy, pitná voda, Odpadová voda, inštalácie plaveckých bazénov, elektrárne, inštalácie plynu, studená voda, teplá voda, horúca voda, pitná voda, čističky odpadových vôd horúce spaliny, zásobníky plynu,
  • prevádzkový pretlak DN 025 - DN 150 - max. 16 bar
  • prevádzkový pretlak DN 200 - DN 500 - max. 10 bar
  • prevádzková teplota od -10°C do +150°C



Stiahnúť technický list v PDF





3-excentrické klapky ARI ZETRIX fig. 016 / 018 / 019

3-excentrická uzatváracia a regulačná klapka ARI ZETRIX
s trojitou excentricitou - pre náročné aplikácie!
s ručným ovládaním, s elektrickým , s pneumatickým
alebo hydraulickým pohonom
Inteligentný tesniaci krúžok - samovyrovnávací, pružný,
z nerezovej ocele / gráfitu.
Sedlá sú stelitované - Princíp kovového tesnenia





Svetlosť DN 150 - 600, PN 10 - 40, Class 150, Class 300
Materiály telesa: 1.0619 + N, 1.4408, SA216WCB, SA351CF8M
Pracovná teplota -29°C až +427°C


Verzie procesného pripojenia:

Fig. 016 - dvojprírubová

Fig. 018 - medziprírubová so závitovými okami

Fig. 019 - s navarovacími koncami

Stavebná dĺžka podľa DIN EN 558-1 rada 13
Horná pripojovacia príruba podľa ISO 5211
Schválené TA-Luft, firesafe, SIL

CE prehlásenie o zhode podľa PED 2014/68/EU



  • Optimálna charakteristika umožňujúca uzatvorenie a regulovanie



Stiahnúť technický list v PDF
